研华工控机在发电厂电力实时监控中的应用
研华原装产业计算机已通过国家电子计算机质量监视检测中心进行监测。
项目远景：电力在国民经济和人民生活中处于非常重要的位置。电力生产的规律、以及电力企业的自身需要决定了电力必须安全生产。
发电厂生产涉及的设备、技术、工种、专业很多。随着电力生产技术的发展，各种新技术、新工艺、新的治理方式不断应用于发电厂，机组也逐步向大容量、高参数发展。
这些对发电厂的安全治理提出了很高的要求。安全治理自身也从事故后的分析治理，向事故发生前的预防治理发展。
本案例由研华科技和某发电厂合作完成，该发电厂在其监控系统中采用了研华的产业控制计算机，串口卡，ADAM模块等。
该发电厂监控检测系统具体要求如下：1．每 4ms对48路开关量状态信号采集一次；每2s对32路模拟量信号采集一次；
2. 每小时对5路有功和5路无功采集一次；
3. 0点、6点、12 点和18点定时制表；
4. 开关量状态信号在电气主接线图上动态显示、模拟量数值在电气主接线图上显示（每4 秒刷新）、电度量的动态显示（每小时刷新）；
5. 多任务并发工作，可实时调度。

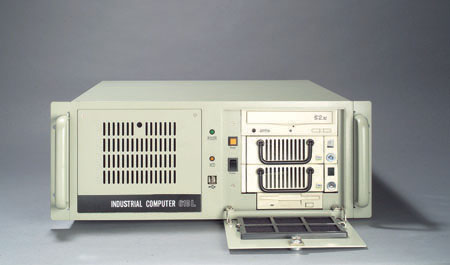

研华公司对此电厂监控检测系统的解决方案 ：针对该电厂的特殊要求，我们推荐采用研华的原装工控机IPC－610H，配上研华PCI串口通讯卡，研华ADAM模块、和打印机，可以满足对方要求
研华原装工控机IPC－610H具有的特点主要如下：1、研华原装产业计算机配备电源为300W ATX PFC宽压产业电源，在外部电压范围为95V--264V的环境下，电源具有自我校正功能，研华产业计算机也能正常工作。
2、采用产业主板：产业主板是产业计算机的核心，是工控机稳定性、可靠性的关键部件。研华配备的产业主板型号为PCA-6006V，该型号主板是研华销量******的P4级产业主板，主板的稳定性和可靠性已经受过市场的检验。
3、强大的扩展方案：研华提供的原装产业计算机中无源底板选用PCA-6114P4，底板有4个PCI槽和9个ISA槽，最高可支持13个扩展卡。
因此可以完全满足客户加装多个RS－485串口卡，RS－232串口卡，DSP控制卡、CAN总线接口卡、以太网卡，数据采集卡等的I/O扩展卡的要求。
此外、其它型号无源底板上面加装了PCI桥控制器，最高支持到11个PCI槽，因此可以完全满足用户自行加装多个PCI卡的要求。
4、硬件看门狗设计 ：研华提供的所有的产业控制计算机都配备了硬件看门狗电路（watchdog），结适用户软件设计，可以在检测到宕机或者程序跑飞等情况下，进行自动重启。
5、状态监控装置：在研华机箱的前面板安置了系统状态监测LED,分别显示电源、硬盘和系统电压的状态。在前面板上还安置了USB/PS2接口，外围设备对数据进行传输，备份及输进，前置面板还提供了锁的功能，防止有人误操纵或破坏。
系统运行情况及效果：经过实际应用，可以认为，研华这一解决方案在以下几个方面具有较为突出的特点：
高稳定性：由于采用了高可靠的研华原装整机作监控主站，增强了系统的稳定性。
灵活配置：采用无源底板＋CPU长卡的方式，配置灵活，最高支持11个PCI插槽。可以扩展多块PCI，ISA通迅子卡。有利于客户自己扩展设备，加进其它功能。
高性价比：研华工控机具有较好的扩充性，公道运用各种通讯方式，可以优化整个系统的本钱。
